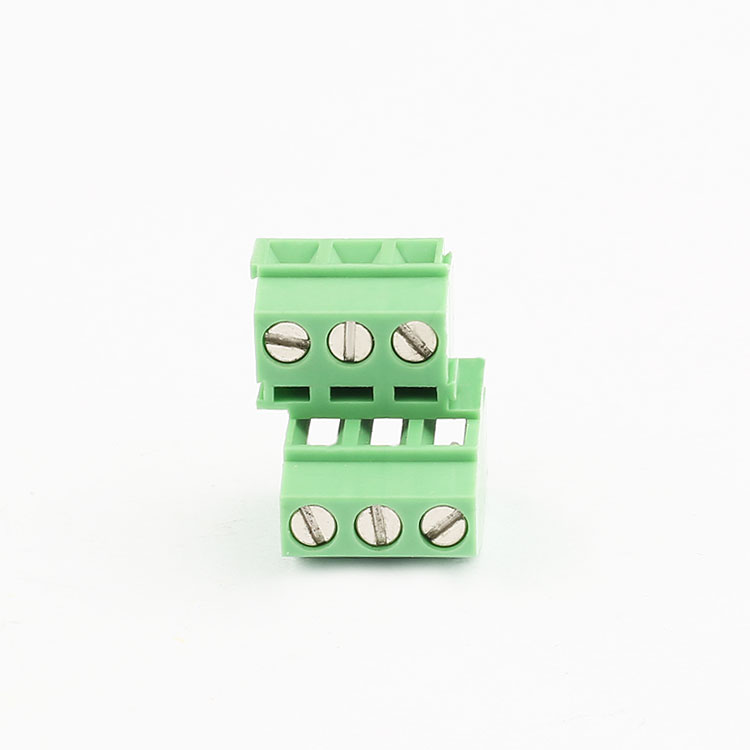

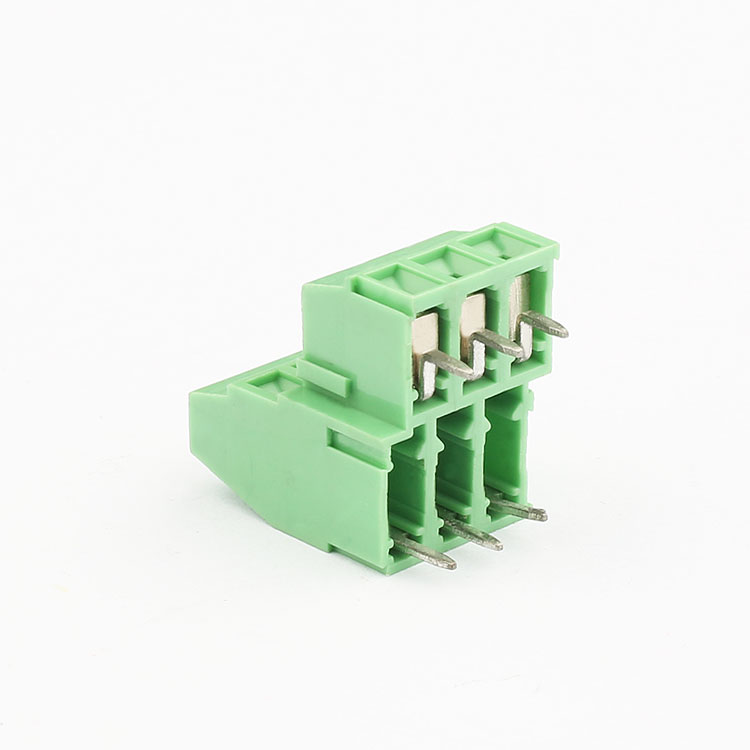

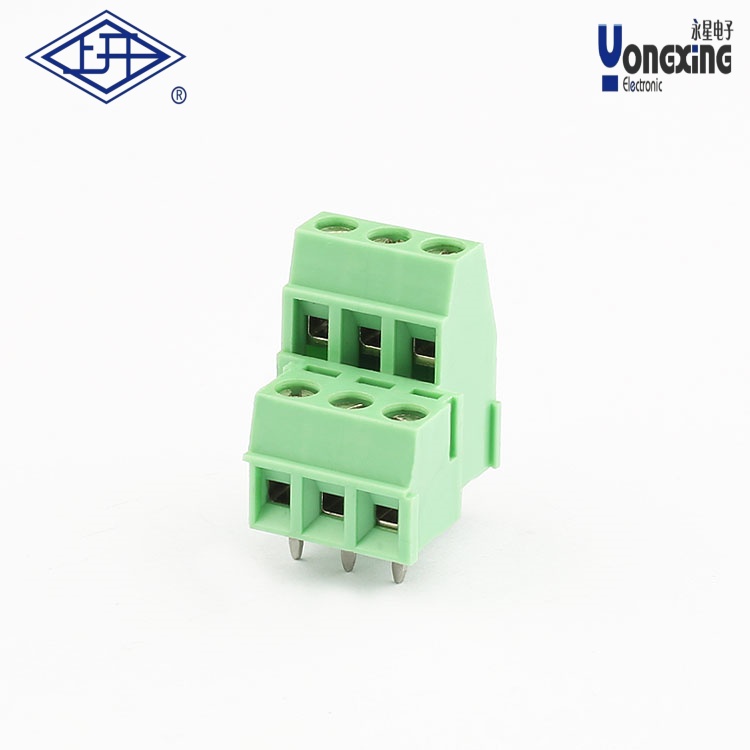

> YB螺釘式PCB兩層三針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB兩層三針接線端子

產品型號：      YB362-381M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB兩層三針接線端子是一種專為印刷電路板設計的電氣連接組件，以下是其關鍵信息整理：

一、技術參數

?型號示例?：YB432-508M（間距5.08mm）

?

電氣性能?：

額定電壓：300V

額定電流：10A

接觸電阻：≤20mΩ

耐壓強度：AC2000V/1min

?

環境適應性?：

操作溫度：-40℃～+150℃

瞬時耐溫：+250℃（持續5秒）

?兼容線徑?：支持28-14AWG（1.5mm2）線纜，推薦剝線長度6-7mm

二、結構特點

?雙層三針設計?：采用螺釘壓接技術實現雙導線分層固定，焊腳與夾線體分離式結構防止焊接損傷

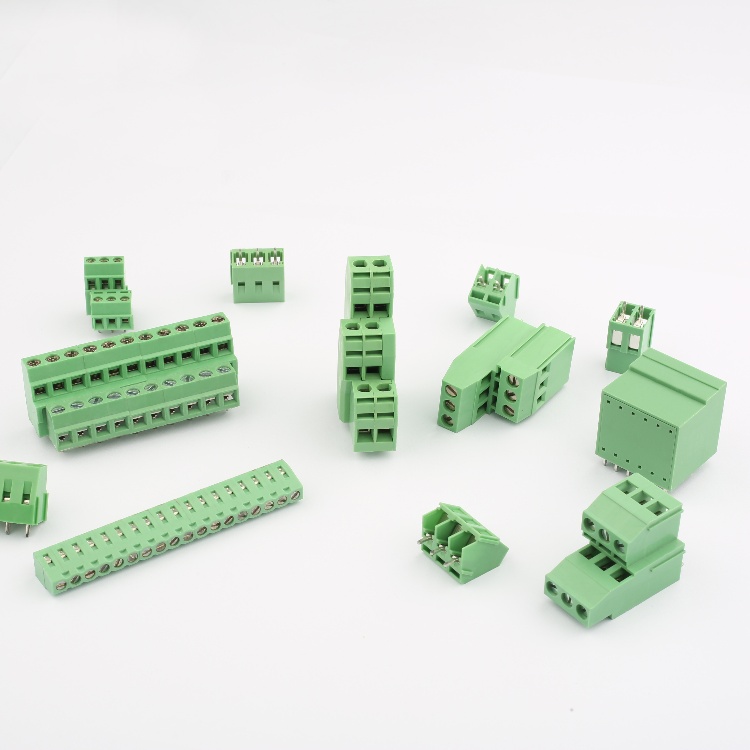

?模塊化組合?：支持通過凸臺/凹槽級聯擴展，可靈活拼接為多位數連接單元

?

材料特性?：

主流采用半銅材質平衡導電性與成本，全銅版本適用于高電流場景

綠色外殼標識（部分型號）便于識別

三、典型應用

?工業控制?：適用于PLC、變頻器等高密度布線場景

?電力設備?：用于配電系統、電源模塊的二次接線

?通信系統?：結合彈簧端子實現信號傳輸與電源分配復合應用

四、選型注意事項

PCB封裝建議孔徑1.1-1.2mm以適應公差，保證焊錫浸潤性

需根據電流負載選擇材質（全銅/半銅），避免鐵質端子用于大電流場景

京東等平臺提供多種間距規格（如6.35mm/7.62mm/9.52mm）的現貨選擇

該系列產品通過VDE、UL等認證，滿足IPC-A-610G標準要求 。
