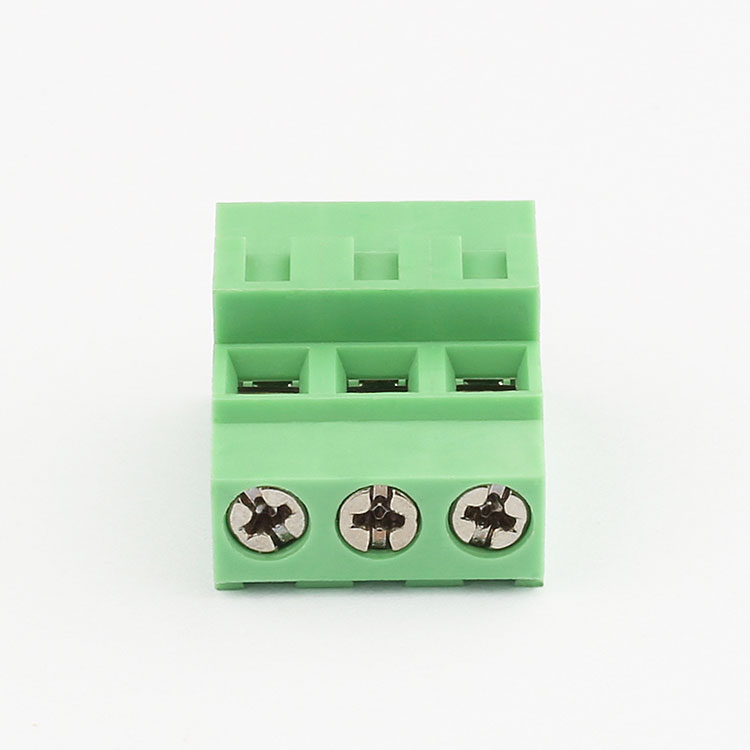

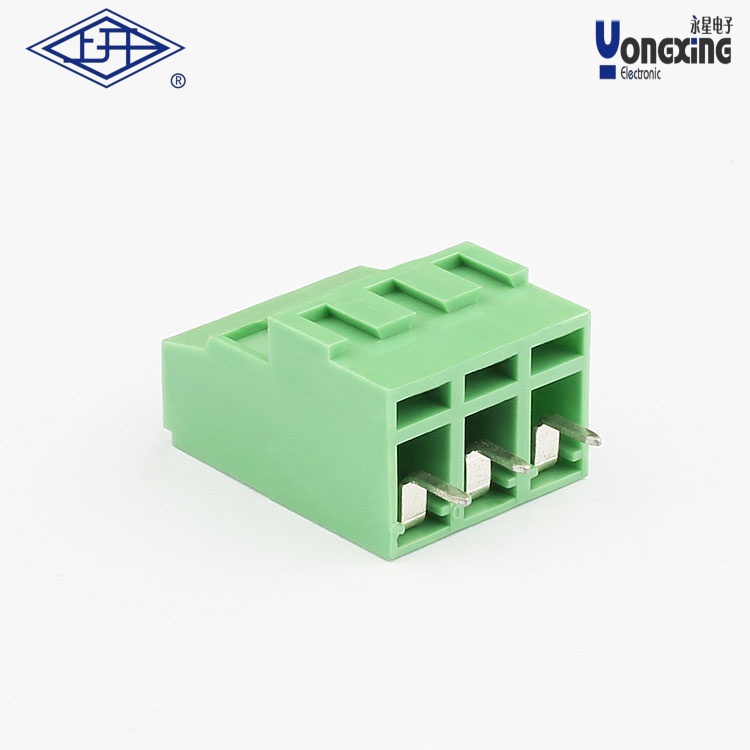

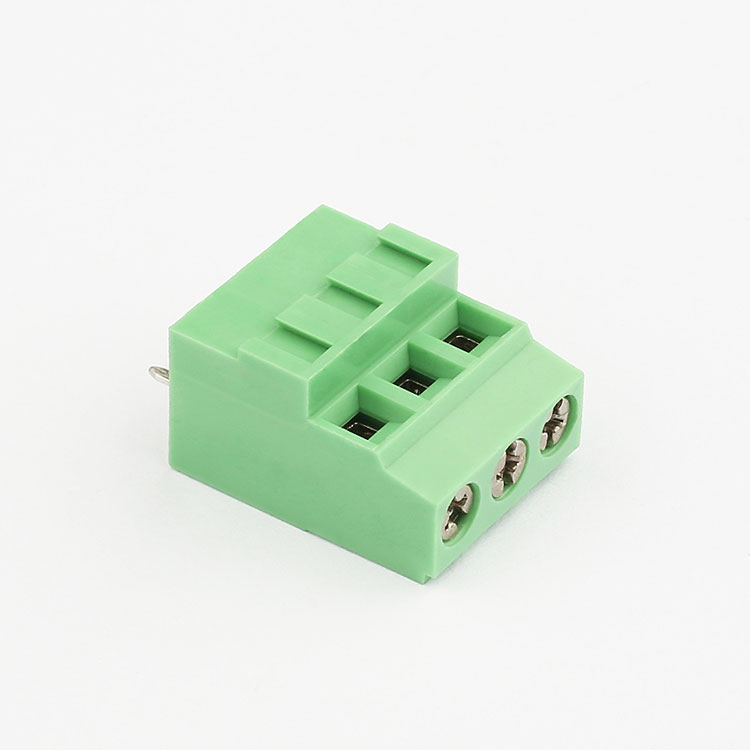

> YB螺釘式PCB接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB接線端子
產品型號：      YB620-508M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB接線端子YB620-508M? 的相關特性可綜合以下維度分析：

一、結構與參數特性

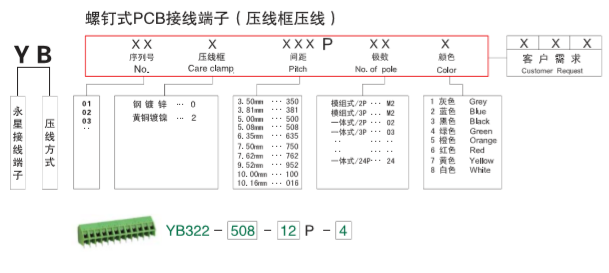

?型號解析?

?“YB”?：通常代表螺釘式PCB接線端子的系列代號，與上海永星電子的YB螺釘式系列對應。

?“508”?：可能指端子間距為5.08mm，這與市場常見的5.08mm間距插拔式端子規格一致。

?“M”?：可能表示公座或母插類型，如DECA品牌的MX722-508M系列中，“M”用于區分公母對插結構。

?

連接方式與材質?

螺釘固定方式，適用于印刷電路板（PCB）上的導線連接，銅合金壓線框設計可增強導線的夾持力和防松性能。

可能采用耐高溫絕緣材料（如尼龍66），符合UL、CE等認證要求57。

二、適配場景

?應用領域?

適用于儀器儀表、工業控制設備等需要高可靠性接線的場景，支持0.5–4.0mm2的單股或多股導線連接。

可與其他插拔式端子（如DECA的MX722或MB312系列）配合使用，擴展接線靈活性。

?

三、注意事項

?認證與環保?：選購時需確認產品是否通過UL、CE認證，并符合RoHS環保要求。

?規格匹配?：需核實端子間距、額定電流等參數是否與PCB設計兼容，避免因尺寸誤差導致安裝問題。
