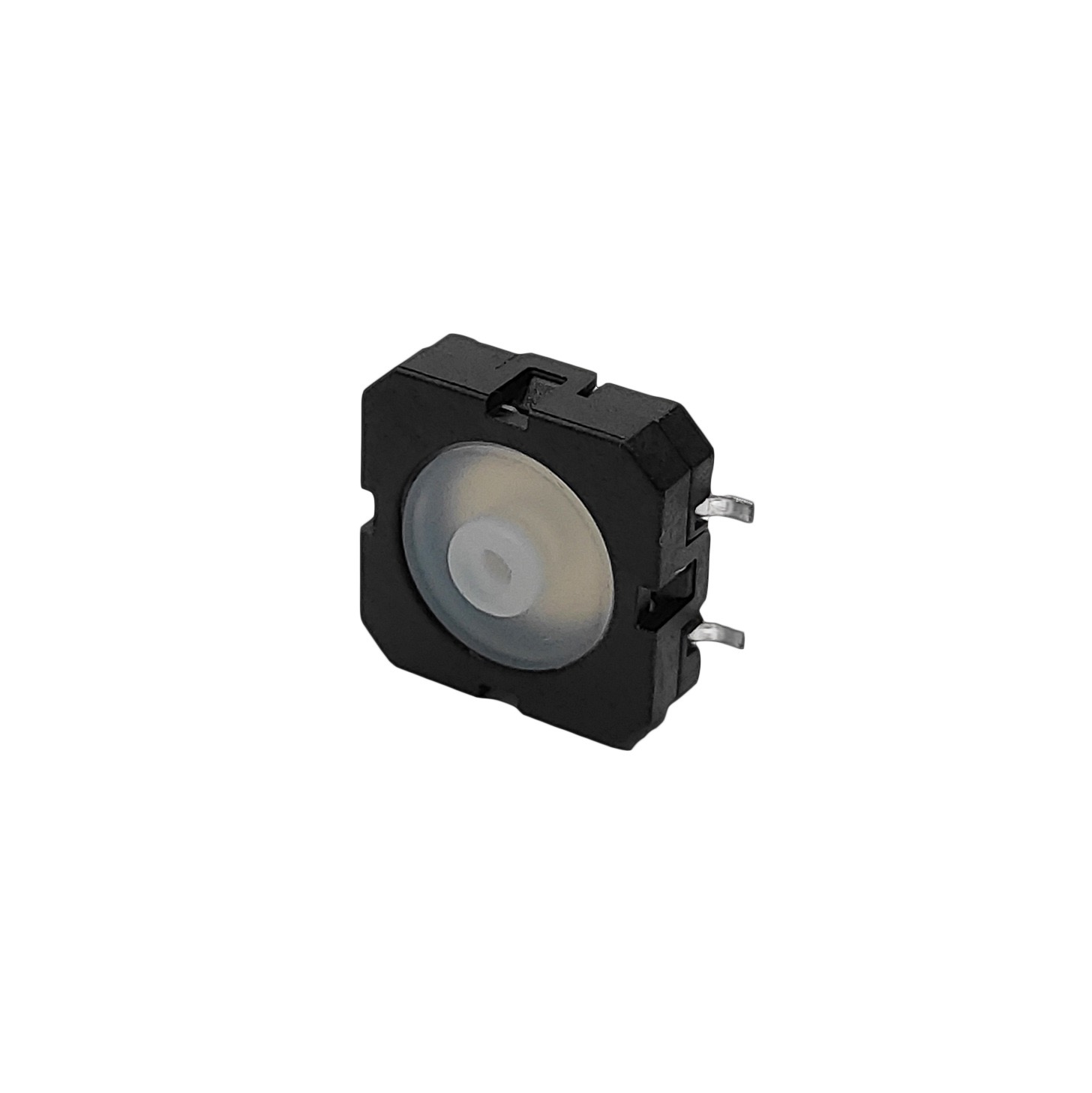

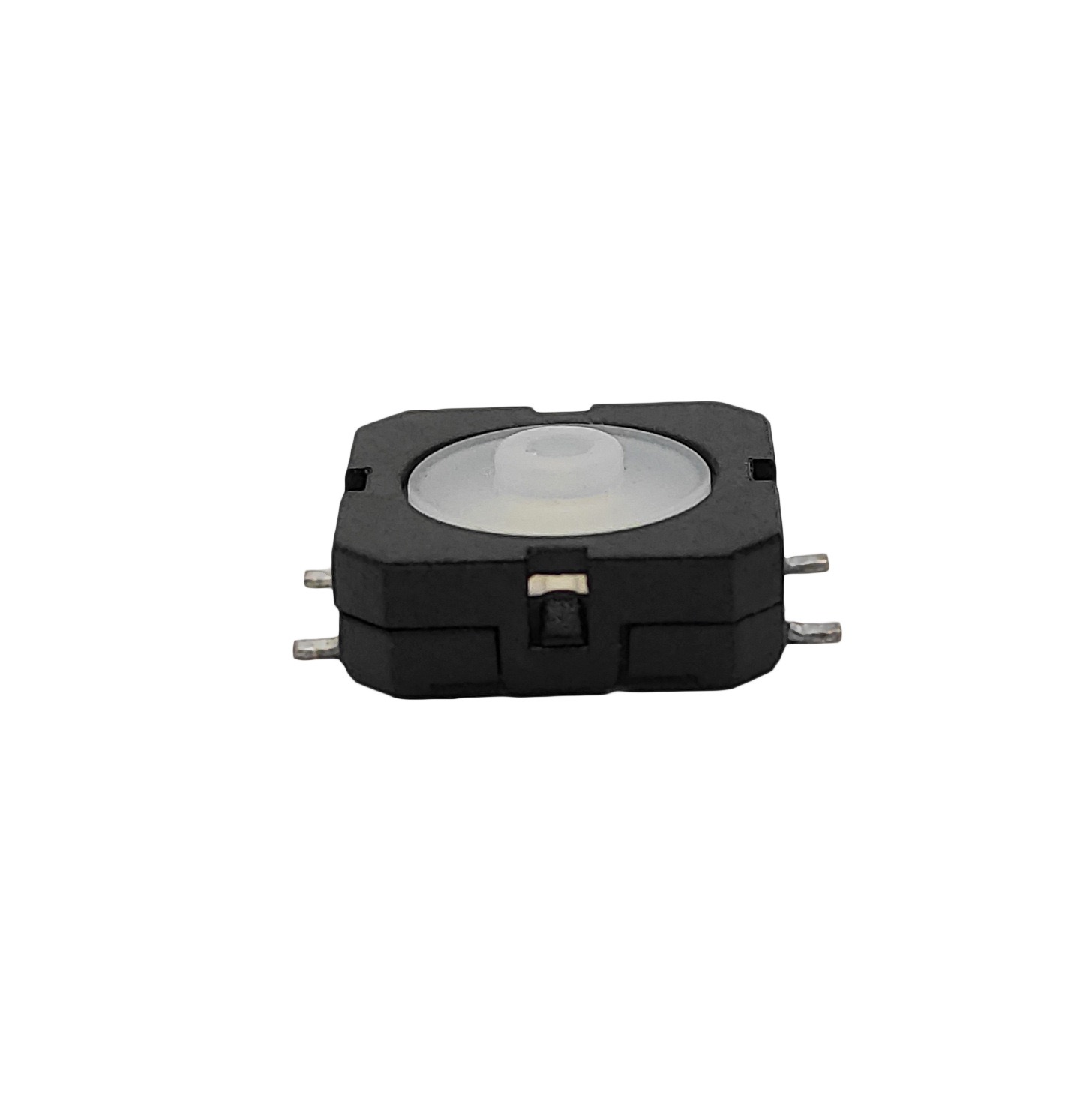

> 硅膠按鍵輕觸開關SMT貼片防水開關配件

•
•
•
•

產品名稱：硅膠按鍵輕觸開關SMT貼片防水開關配件

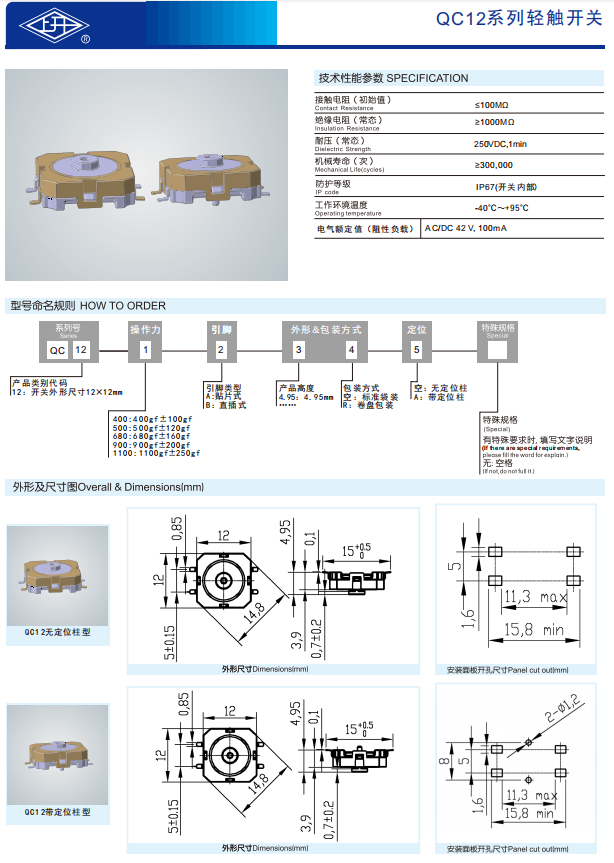

接觸電阻(初始值)Cantact Resistance：≤100MΩ

絕緣電阻(常態)Insulation Resistance：≥1000MQ

耐壓(常態)Dielectric Strength：250V DC,1min

機械壽命(次)Mechanical Life(cycles)：≥300,000

防護等級IP code：IP67 (開關內部)

工作環境溫度Operating temperature：-40℃~+95℃

電氣額定值(阻性負載)：AC/DC 42V,100mA

尺寸Size: 12 * 12mm

操作模式Operation mode: Direct press

下載產品樣冊下載產品樣冊

產品詳情

輕觸開關是一種在按下時可提供物理反饋的電子開關。作為眾多電子設備的關鍵部件，它能為用戶提供觸覺響應，提高輸入界面的可用性和準確性。這種開關通常集成在鍵盤、遙控器、游戲控制器和其他輸入設備中，可在各種應用中確?？煽康牟僮骱陀脩?hù)友好的交互。

• 產品結構與特性

1.硅膠按鍵設計

采用高彈性硅膠材質，觸感柔和，按壓回彈迅速，耐磨損、耐老化。

表面可定制凹凸紋理或字符標識，提升操作手感與辨識度。

2.自復位輕觸開關結構

內置金屬?gòu)椘?，按壓后自?dòng)復位，提供清晰觸覺反饋。

低操作力設計（典型力值可定制），適應頻繁操作需求。

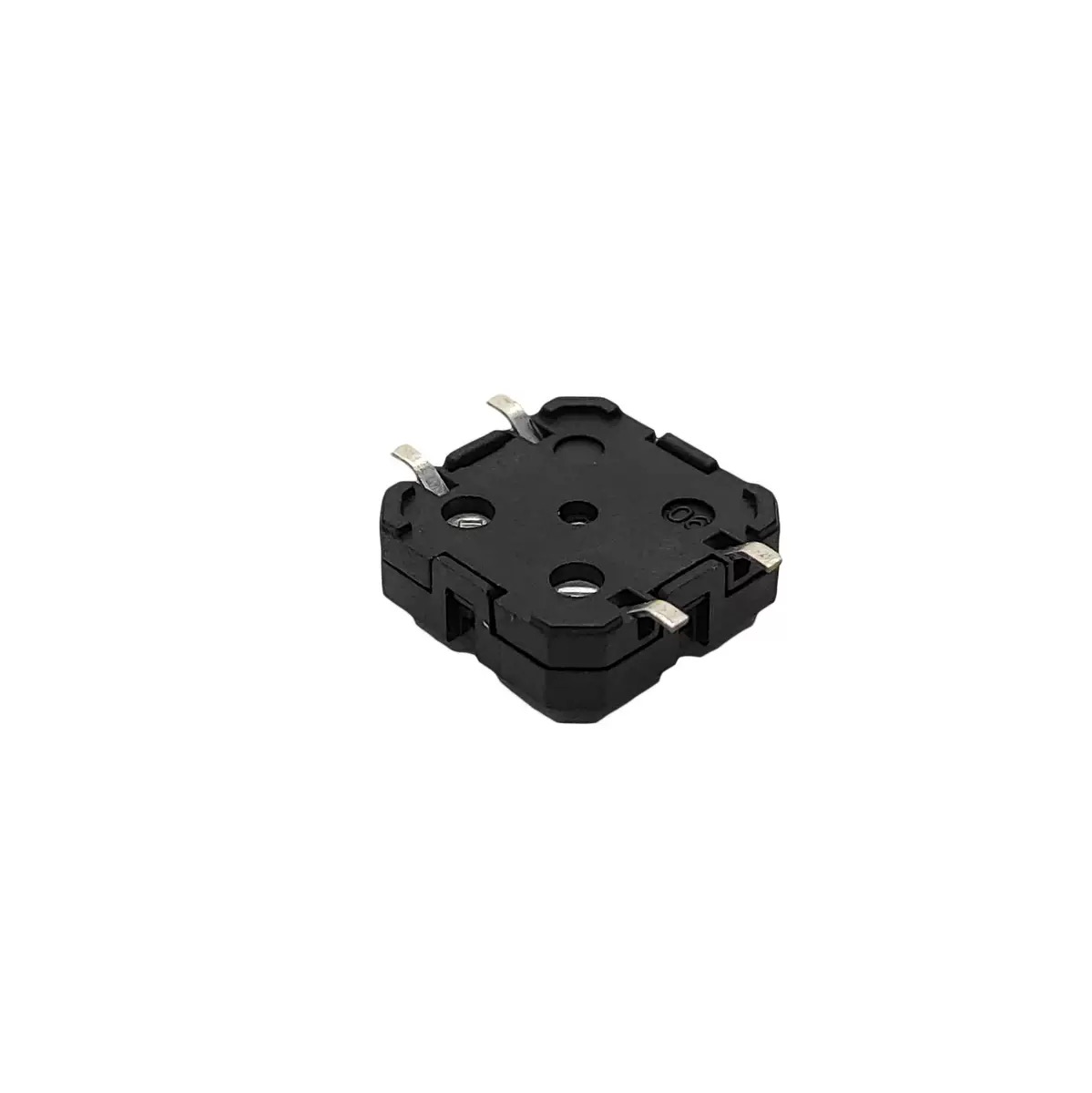

3.SMT貼片工藝

表面貼裝設計，兼容自動化回流焊工藝，提升生產效率與一致性。

焊盤鍍層抗氧化，確保焊接可靠性。

4.防水防塵性能

內部全密封結構（IP67），有效防止水汽、灰塵侵入，適應汽車引擎艙、戶外設備等潮濕多塵環境。

• 應用場景

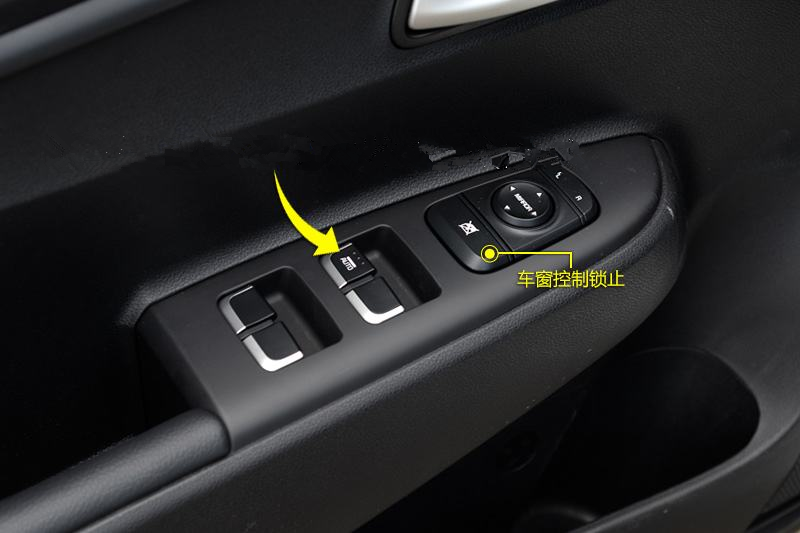

1.汽車電子：車載中控面板、空調控制、燈光調節、方向盤按鍵等。

2.工業設備：儀器儀表、控制面板、自動化機械按鍵。

3.消費電子：智能家居控制器、防水遙控器、戶外照明設備。

4.醫療設備：消毒環境下的操作界面按鍵。

• FAQ（常見問題解答）

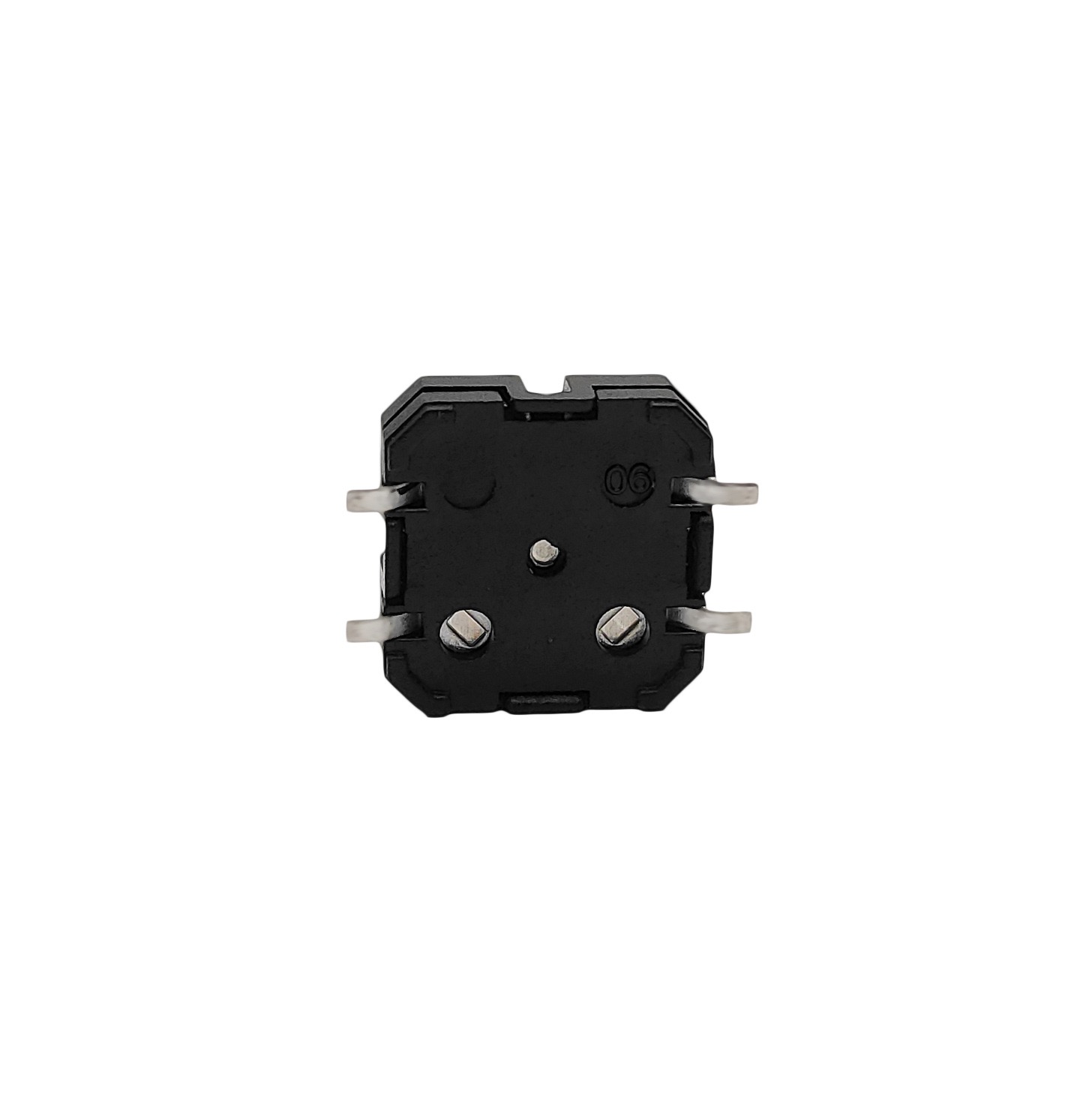

1.為什么輕觸開關有 4 個引腳？

輕觸開關通常有 4 個引腳，主要是為了機械穩定性和便于 PCB 設計，而不是因?yàn)檫@四個引腳在電氣上是獨立的。以下是原因分解：

• 電氣冗余：

在內部，4 個引腳通常成對連接。這意味著引腳 1 連接到引腳 2，引腳 3 連接到引腳 4。

從功能上講，開關只是一個簡單的單刀單擲（SPST）開關--按下時將內部?jī)蓚?cè)連接在一起，未按下時則保持?jǐn)嚅_(kāi)。

每側有兩個引腳，提供了冗余性，使 PCB 布線和安全連接開關更加容易。

• 機械穩定性：

    與僅有 2 個引腳相比，4 個引腳可為 PCB 提供更好的機械錨定。

    這使開關更能承受物理應力（如按下和松開），并降低了開關隨著時間的推移從 PCB 上脫落的風險。

• 易于裝配和焊接：

    在制造過程中進行回流焊接或波峰焊時，4 個接觸點有助于開關平放并在過程中保持正確對齊。

2.輕觸開關是瞬時的嗎？

是的，輕觸開關是瞬時開關。

這意味著只有在按壓時，開關才會處于激活狀態（閉合）。 一旦釋放壓力，開關就會自動恢復到默認（打開）狀態。
