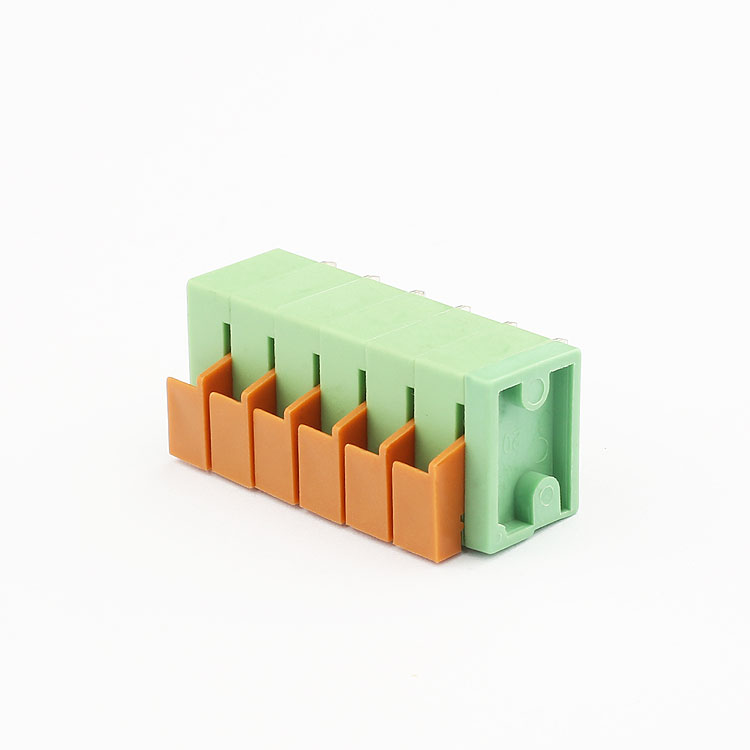

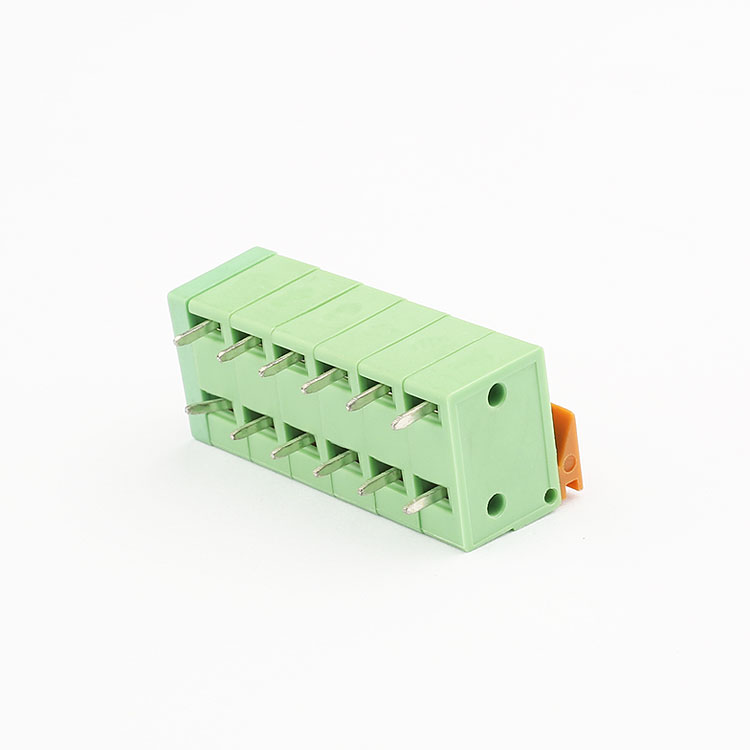

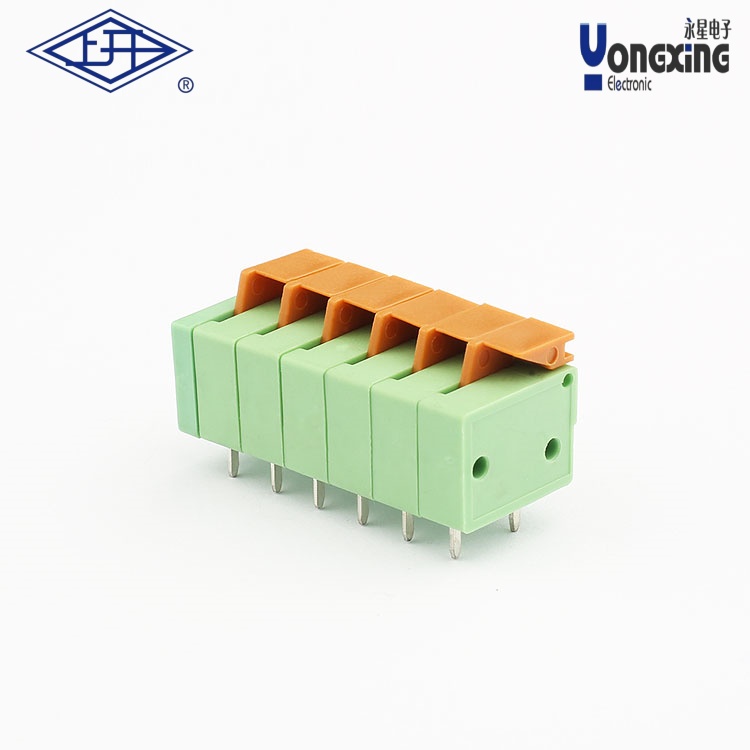

> YX彈簧式PCB六針接線端子

•
•
•
•

產品名稱：     YX彈簧式PCB六針接線端子

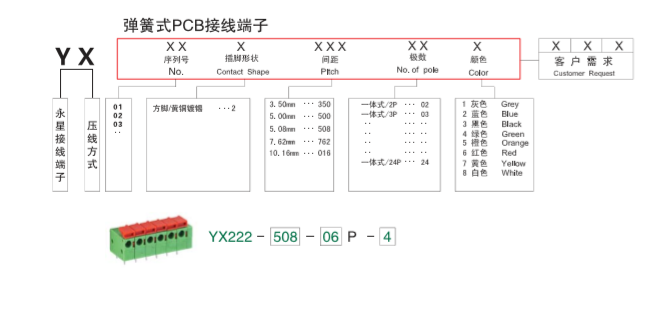

產品型號：      YX222-508
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

以下是關于“YX彈簧式PCB六針接線端子”的綜合信息整理：

一、產品特性與參數

?連接方式?

采用彈簧式連接技術（非螺絲固定），通過彈性壓力實現導線快速插拔和穩定接觸，適用于PCB電路板安裝。

?

針數與間距?

六針設計，常見間距規格包括 ?5.0mm?、?5.08mm?、?10.16mm?（具體型號可能不同）。

例如，型號 ?YX222-016? 支持16針，間距為10.16mm，結構與六針型號類似。

?

電氣與物理性能?

接觸件材質多為 ?黃銅鍍錫或不銹鋼?，絕緣體采用阻燃 ?PA66材料?。

支持導線截面范圍通常為 ?0.08mm2–6mm2?，部分型號可達16mm2。

二、典型應用場景

?工業電子設備?

用于PCB板的電路連接、傳感器接口及電源分配，尤其在需要抗震動或頻繁插拔的場景中（如工業控制器、電力儀表）。

?

高頻信號傳輸?

彈簧結構確保接觸穩定性，適用于高頻信號傳輸或精密儀器連接。
