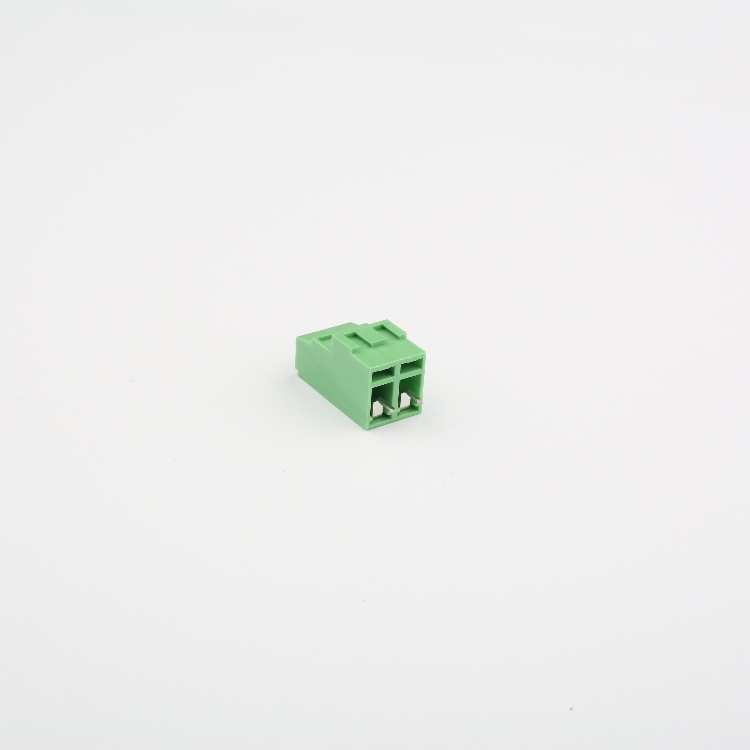

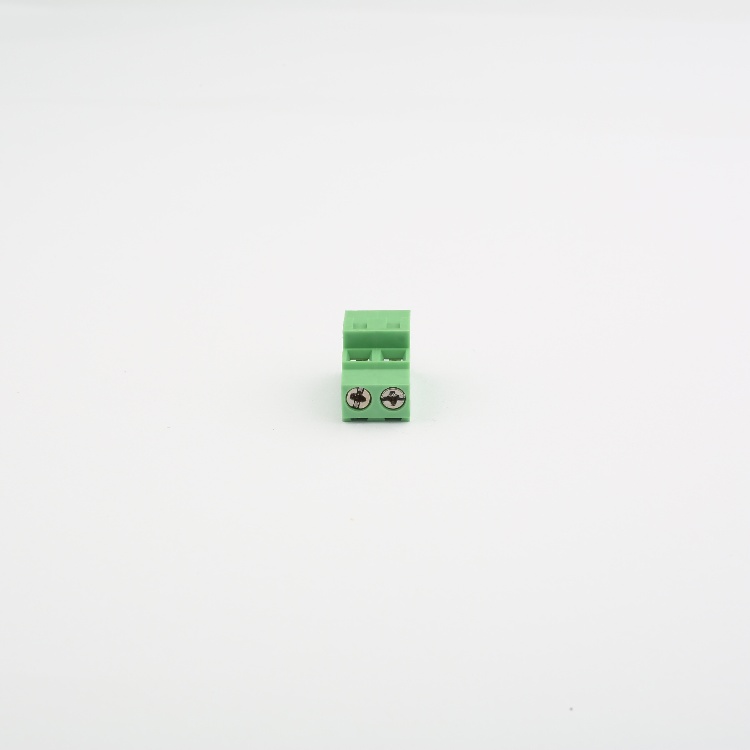

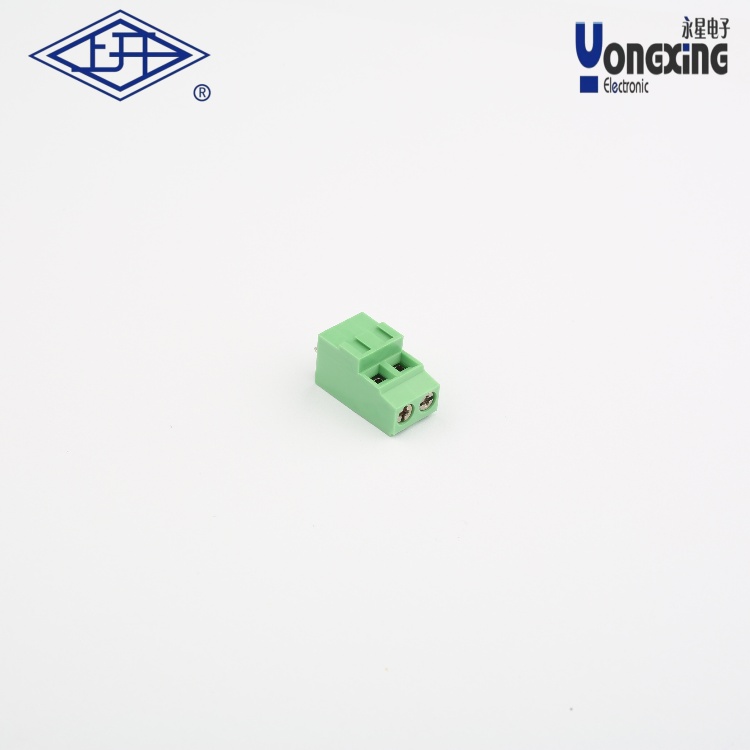

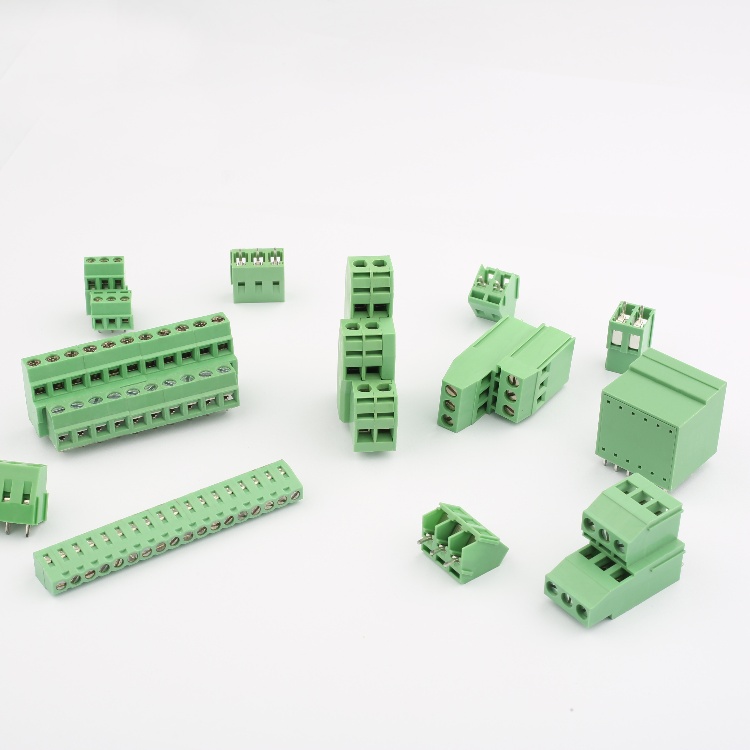

> YB螺釘式PCB兩層兩針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB兩層兩針接線端子
產品型號：      YB622-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB兩層兩針接線端子是一種專為印刷電路板設計的電氣連接器，其核心特點及參數如下：

一、結構特點

?雙層螺釘固定結構?

采用頂部固定板與底部固定板配合設計，通過緊固螺釘向下施壓鎖定導線，避免線頭脫落；

防觸摸外殼設計提升操作安全性，符合工業場景的防護要求；

焊腳與夾線體分離結構，防止擰緊螺釘時應力傳遞至焊點造成損傷。

?

插接形式?

提供垂直插頭或水平插頭方向選擇，適應不同空間布局需求；

支持直式或彎式引腳設計，便于PCB布線優化

二、技術參數

參數類別              規格說明

?電氣性能?              額定電流10A，額定電壓300V（IEC標準）；

接觸電阻≤5mΩ，絕緣電阻≥100MΩ

?機械特性?             間距可選5.00/5.08mm、6.35mm、7.62mm；

支持線徑范圍0.2-4mm2（根據具體型號）

?環境適應性?            工作溫度-40°C ~ +90°C，適用于潮濕、震動等復雜環境

?材料工藝?             觸點材質為鍍鎳銅合金，外殼采用阻燃工程塑料（綠色為主）

三、應用領域

?工業設備?：工廠自動化模塊、傳感器、PLC控制板；

?消費電子?：家電控制板、電動汽車充電模塊；

?通信設備?：現場總線模塊、工業相機連接。

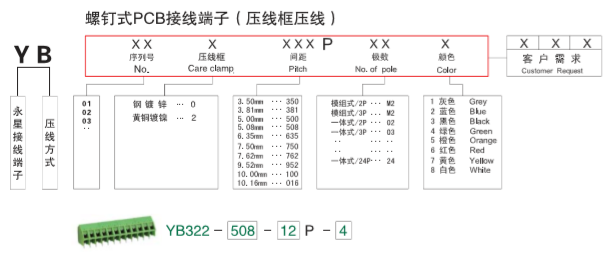

四、選型建議

?間距匹配?：優先選擇與PCB布線間距一致的端子（如6.35mm為常見工業標準）；

?電流需求?：高電流場景需選用銅鍍鎳觸點型號以降低接觸電阻；

?安裝方式?：空間受限時建議選擇彎腳垂直插頭型號以節省布局空間。

五、兼容性與認證

符合RoHS、UL、IEC 61076-2-104等標準；

支持與歐式端子排兼容設計，便于系統集成。
