> KD2 方形雙刀自鎖帶燈點發光按鈕

•
•
•
•

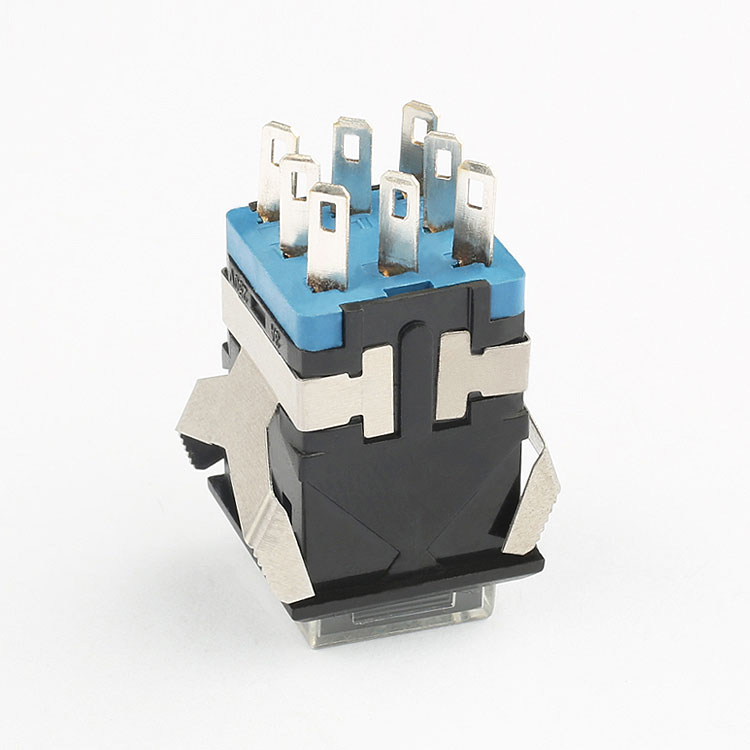

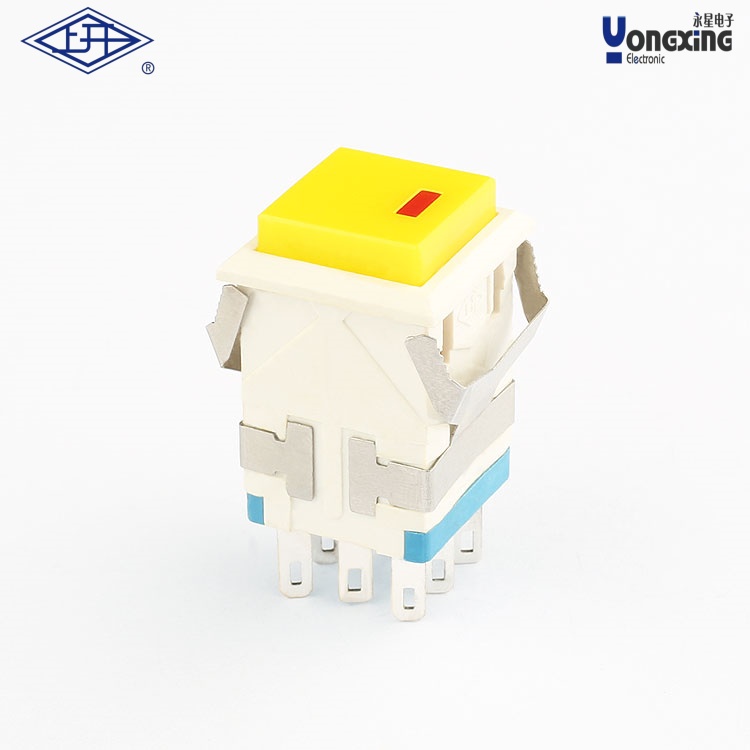

產品名稱：             KD2 方形雙刀自鎖帶燈點發光按鈕
產品型號：              KD2-A21L24-WY-R
電器額定值：          3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥100MΩ
耐壓(常態)：           1500V
電器壽命(次)：       10000次
機械壽命(次)：       50000次
工作環境溫度：      -25℃~+55℃
防護等級：              IP40
產品認證：             CE、CQC、ROHS

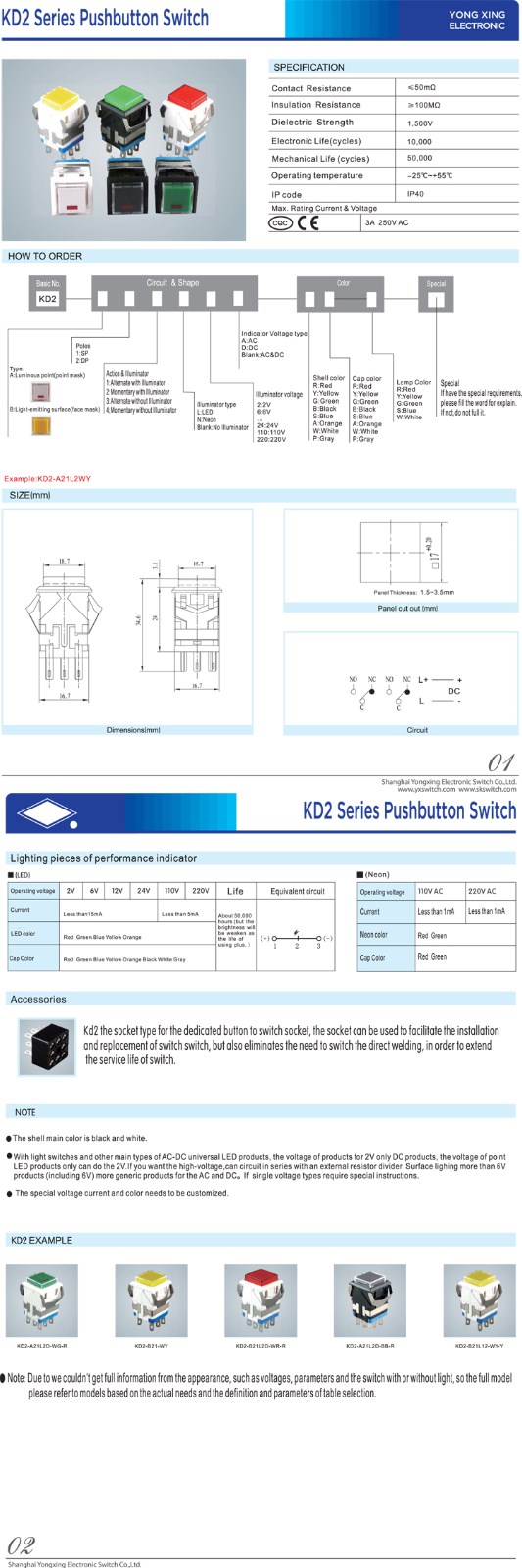

下載產品樣冊下載產品樣冊

產品詳情

KD2系列方形按鈕開關中，型號KD2-A21L24-WY-R屬于雙刀自鎖結構并帶有點發光功能的類型。以下為相關特性及參數綜合：

?結構與功能?

雙刀設計?：采用雙刀雙擲（DPDT）結構，支持兩組獨立觸點控制，通常對應6腳或8腳端子配置。

?自鎖機制?：通過機械鎖定實現持續導通或斷開狀態，需再次按壓復位。

?點發光指示燈?：內置LED燈（通常為紅色），標稱電壓24V，適用于低電壓指示場景。

?

外觀與尺寸?

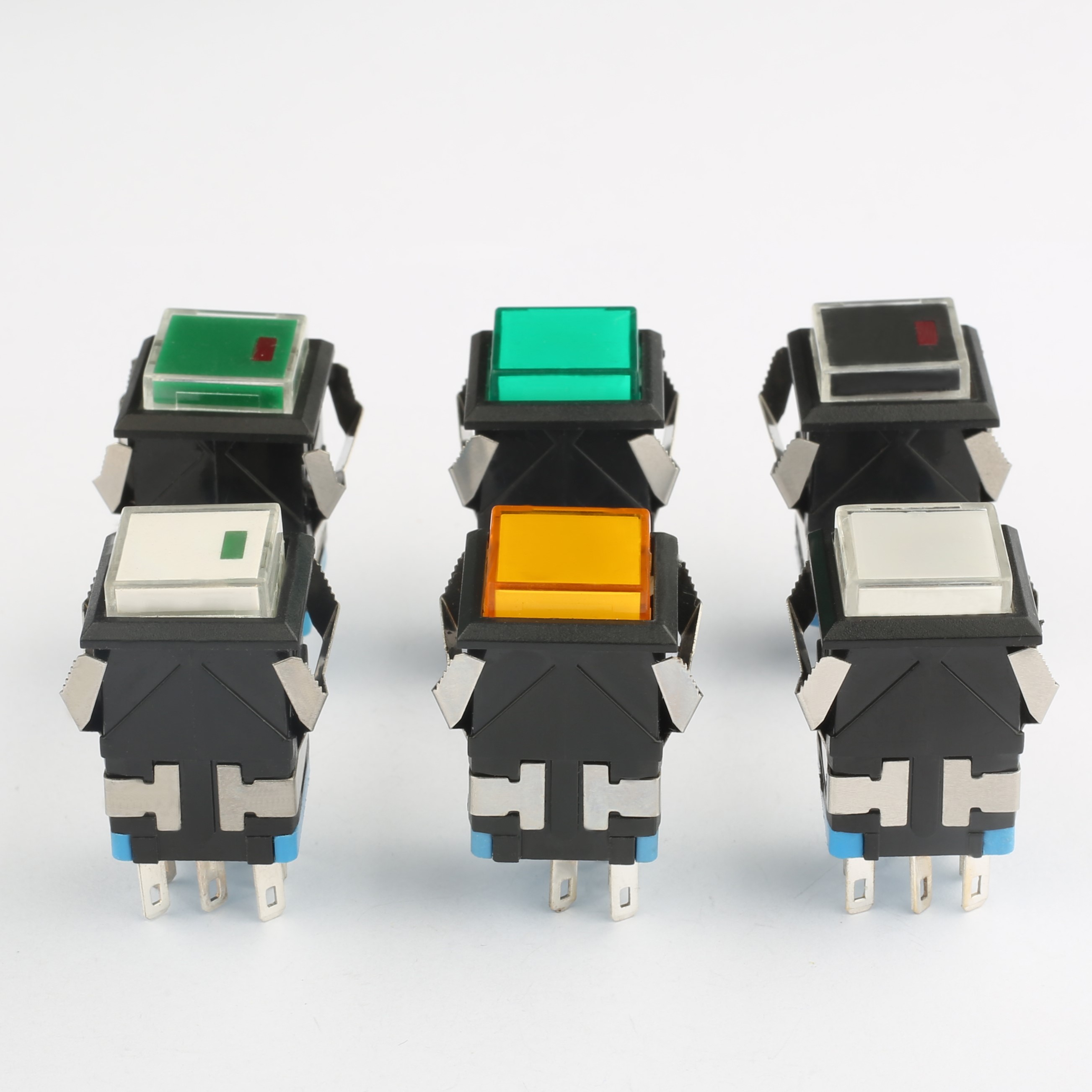

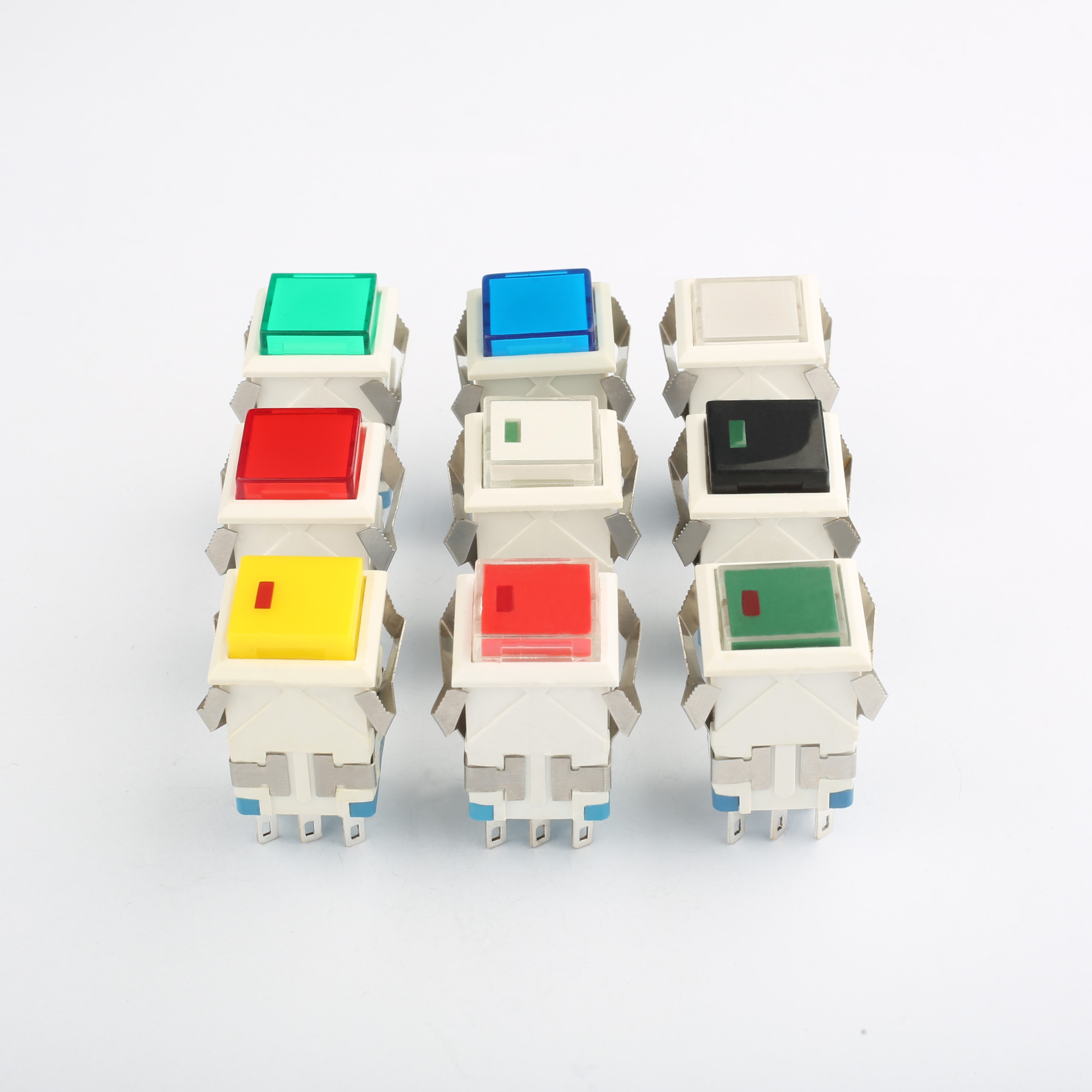

方形按鈕設計，常見尺寸為16×16mm，外殼顏色多為黑色，按鈕頭可選紅色（R）等顏色。

?電氣參數?

額定負載?：交流220V時最大電流5A，直流24V時最大電流4A。

?壽命?：機械壽命一般≥10萬次，觸點材料影響實際耐久性。

?

應用與采購?

適用于工業控制柜、電梯面板等場景，需搭配對應電壓的指示燈電
