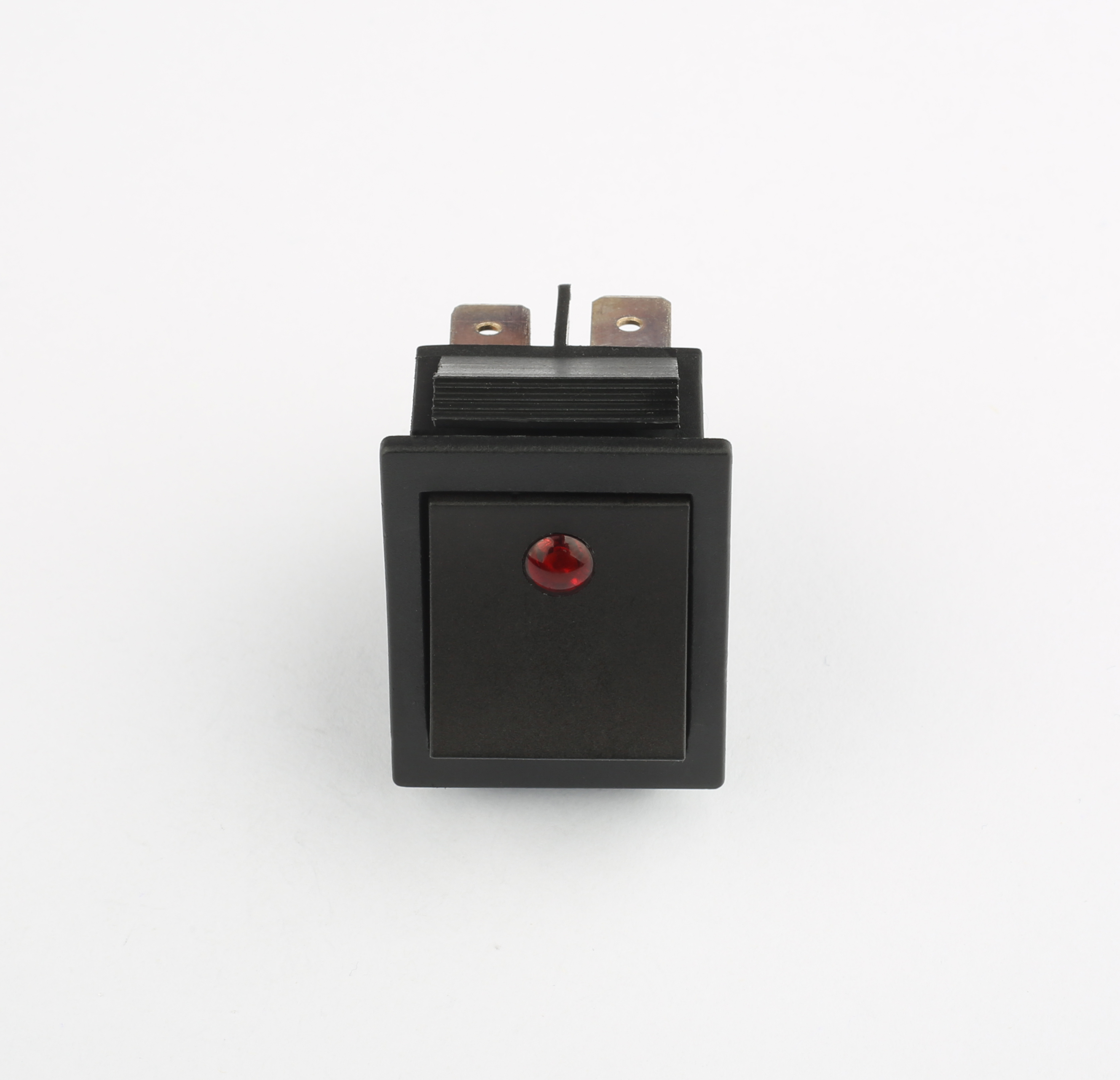

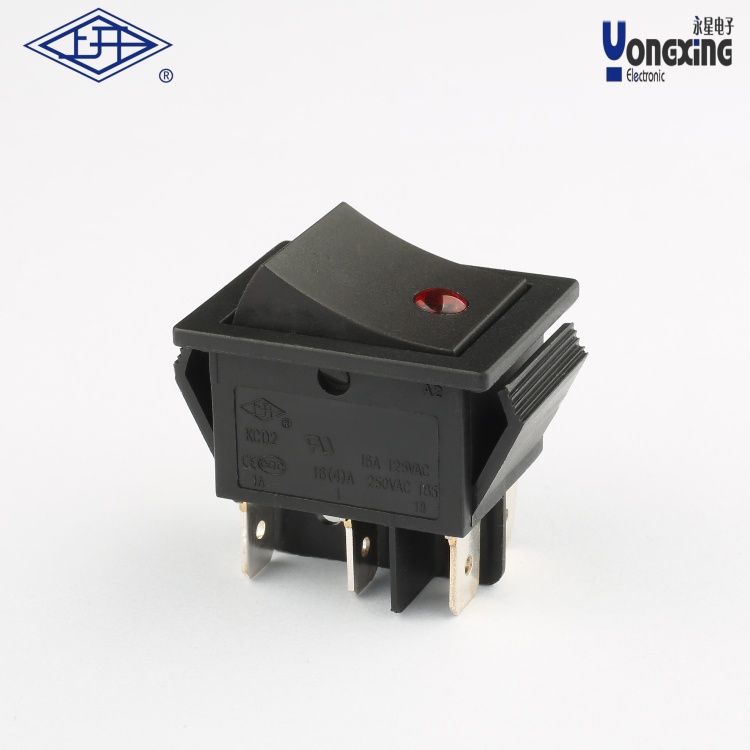

> KCD26腳紅燈點發光船型開關

•
•
•

產品名稱：      KCD26腳紅燈點發光船型開關
產品型號：        KCD2-22N-DA2A-B-R
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：   ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KCD2 系列船型開關中的六腳紅燈點發光型號具有以下關鍵信息：

核心參數與特性

?規格型號?

完整型號標識為 ?KCD2-2X2N? 或類似格式（如 KCD2-202N），表明其為 ?六腳(6腳)、雙檔位(2檔)? 設計，支持雙路電路控制。

顏色選項包括 ?紅色帶燈?（紅燈點發光功能），部分型號可選綠色或黑色燈。

?

電氣性能?

?額定負載?：6A@250V AC 或 10A@125V AC。

?接觸電阻?：≤50mΩ，絕緣電阻≥100MΩ，耐壓強度≥1500V AC（1分鐘測試）。

?

結構與安裝?

面板開口尺寸?：標準為 ?23mm×11mm?（部分型號為23mm方形）。

?端子配置?：6個引腳，分為兩組獨立觸點（雙刀雙擲結構），每組控制一路電路的通斷與切換。

?

附加功能?

支持搭配 ?防水帽? 或 ?預連接導線?，增強環境適應性或簡化安裝流程。

紅燈發光需外接電路供電（通常需獨立連接指示燈線路）。

典型應用場景

適用設備：電源控制箱、工業設備啟停、電器雙路切換（如電機正反轉）等需狀態指示的中功率場景。

安全認證：符合通用電氣壽命標準（≥1萬次操作）。

注意事項

接線時需區分公共端（COM）、常開端（NO）和常閉端（NC），每組引腳獨立對應一路電路。

紅燈功能需額外連接低壓指示燈線路（通常為LED驅動電路），與主電路隔離設計。

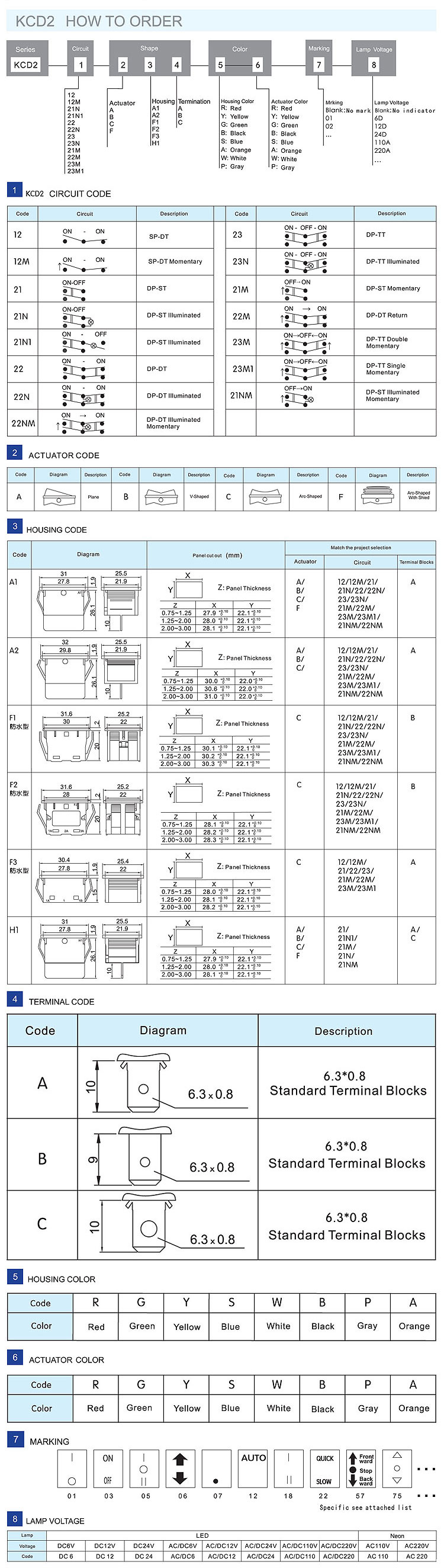

如需具體接線圖或兼容型號替換建議，可進一步參考廠商提供的KCD2系列文檔或規格書。
