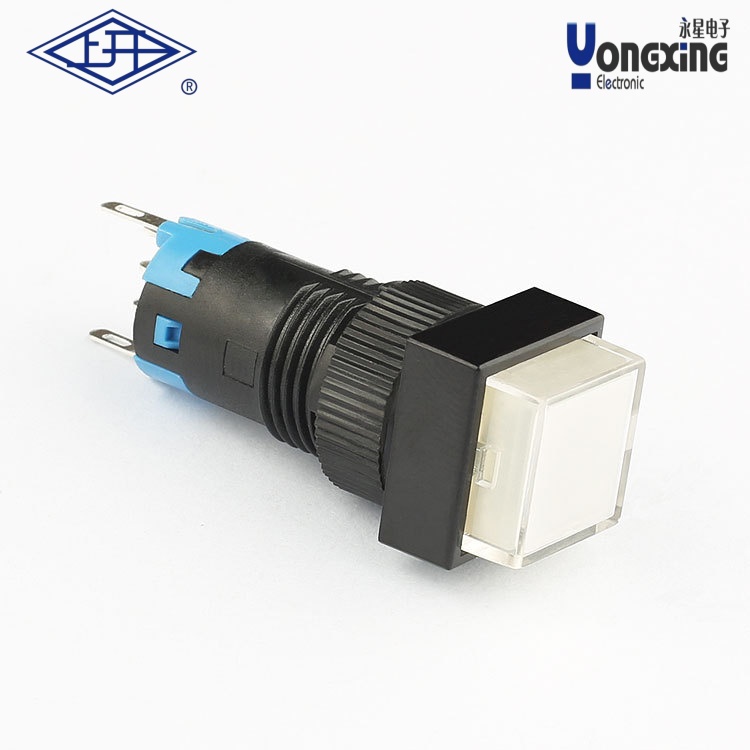

> AD12單極自鎖帶燈白色方形按鈕開關

•
•
•
•

產品名稱：     AD12單極自鎖帶燈按鈕
產品型號：       AD12-112L24D-W
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12單極自鎖帶燈白色方形按鈕開關綜合參數

一、基礎參數

?型號?：AD12-112L24D-W

?結構?：單極自鎖（保持型），方形面板設計，帶白色LED指示燈

?顏色?：按鈕罩為白色（型號中“W”標識）

二、電氣性能

?額定負載?：3A 250V AC

?接觸電阻?：≤50MΩ（初始值）

?絕緣電阻?：≥100MΩ（常態）

?耐壓強度?：1500V AC（1分鐘測試）

?指示燈電壓?：24V DC（型號中“24D”標識）

三、壽命與環境

?電器壽命?：自鎖模式下25000次操作

?機械壽命?：自鎖模式下50000次操作

?工作溫度?：-5℃～+75℃

?防護等級?：IP40

四、物理特性

?材質?：

外殼：PA、ABS或PC

觸點：銀合金（Ag）

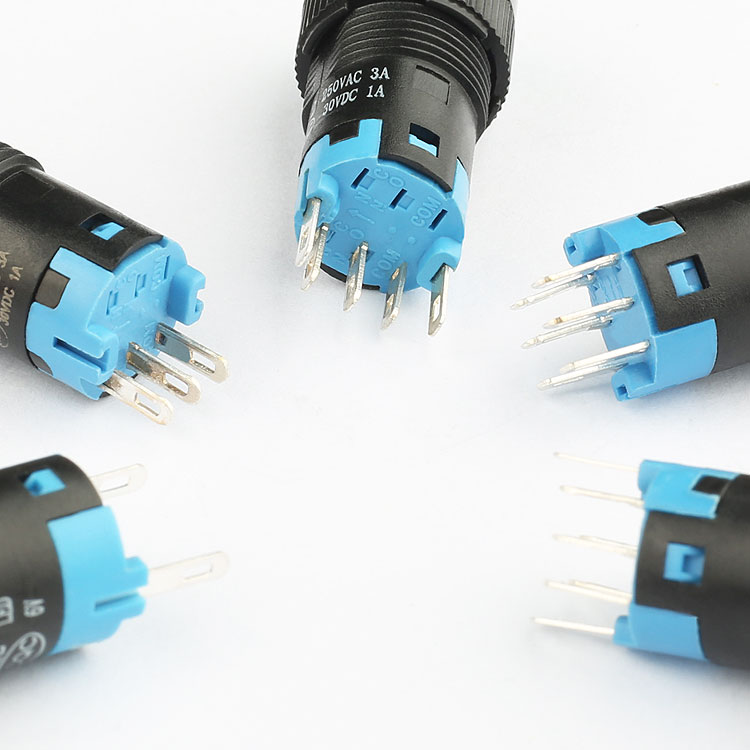

端子：銅鍍銀或鍍金（默認鍍銀）

?安裝尺寸?：面板開孔直徑φ12mm

五、認證與兼容性

?認證標準?：CE、CQC、ROHS

?適用場景?：工業控制、設備電源啟停等需自鎖及狀態指示的場景

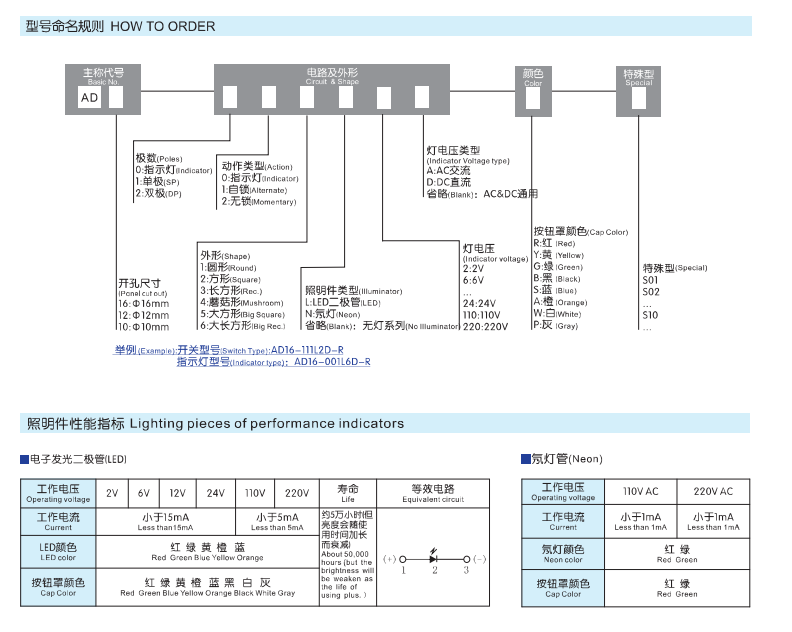

型號命名規則解析（AD12系列）

?面板開孔?：AD12對應φ12mm開孔

?電路組合?：單極自鎖為“112”組合（1常開+1常閉觸點）

?按鈕類型?：帶燈型號以“L”標識

?電壓標識?：如“24D”代表24V直流指示燈

同類產品對比

?AD12雙極自鎖型?：型號AD12-213L2a-G，支持雙刀單擲結構，電器壽命50000次

?無燈版本?：型號后綴無“L”標識，機械壽命提升至100000次
