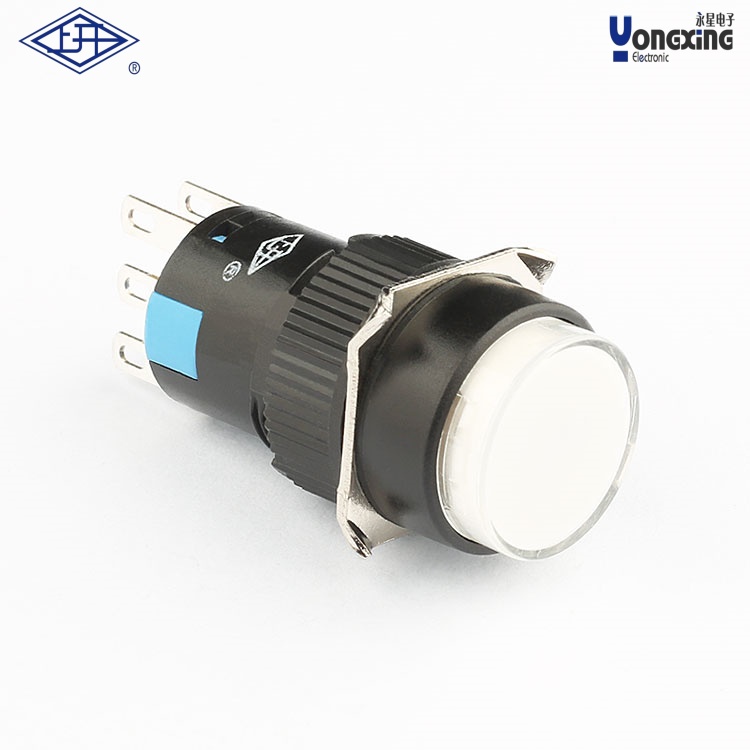

> AD16雙極自鎖圓形按鈕

•
•
•
•

產品名稱：      AD16雙極自鎖圓形按鈕
產品型號：       AD16-211-W
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD16系列雙極自鎖圓形白色按鈕是一款常見的工業控制元件，適用于需要保持通斷狀態的電路控制場景。
以下是其關鍵特性及選型建議：

?核心特性?

1. ?雙極結構?

   • 含兩組獨立觸點（常開+常閉或雙路切換），可同時控制兩個回路，適合需要同步操作多電路的場景，如電機正反轉、雙電源切換等。

2. ?自鎖機制?

   • 按壓一次鎖定（保持導通或斷開），再次按壓復位，無需持續按壓，適用于啟?？刂苹蚰Ｊ角袚Q。

3. ?外觀參數?

   • ?形狀?：標準圓形按鈕，常見安裝孔徑為Φ16mm或Φ22mm（需確認具體型號）。
   • ?顏色?：白色殼體，通常配黑色或紅色操作頭，便于功能標識。

4. ?電氣規格?

   • ?額定負載?：典型值為AC 250V 5A或DC 30V 5A（以型號手冊為準）。
   • ?觸點材質?：銀合金觸點，耐電弧，壽命可達10萬次以上。

5. ?防護等級?

   • 通常為IP65（防塵、防低壓噴水），適合工業環境。

?典型應用場景?

• 機械設備：沖床、 CNC機床的急停/啟動控制。
• 電力系統：雙電源切換柜、配電箱狀態指示。
• 自動化產線：模式選擇（手動/自動）、雙回路信號觸發。

?選型注意事項?

1. ?安裝尺寸?

   • 確認面板開孔直徑（如AD16-22D為Φ22mm），匹配按鈕底座尺寸。

2. ?觸點配置?

   • 選擇2NO（雙常開）、2NC（雙常閉）或1NO+1NC組合，根據電路邏輯需求。

3. ?電壓/電流適配?

   • 高感性負載（如電機）需留余量，建議實際電流≤80%額定值。

4. ?環境適應性?

   • 潮濕/油污環境選密封性更強的IP67型號；高溫場合需耐熱材質（如防火級工程塑料）。
